渗透探伤是以物理学中液体对固体的润湿能力和毛细现象为基础，先将含有染料且具有高渗透能力的液体渗透剂，涂敷到被检测工件的表面，由于液体的润湿作用和毛细作用，渗透液渗入到表面开口缺陷中，然后去除表面多余的渗透剂，再涂一层吸附力很强的显像剂，将缺陷中的渗透剂吸附到工件表面上来，在显示剂上便显示出缺陷的痕迹。
案例介绍
客户名称：湖南某新材料科技股份有限公司
检测项目：锯齿渗透检测
检测周期：2023年7月9日
项目地点：广东深圳

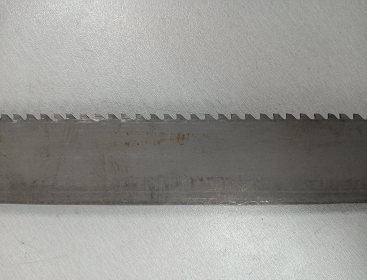

样品图片
测试信息
工件 | 设备（工件）名称 | 锯齿 | 设备（工件）编号 | 1#~5# |
规格尺寸 | T=1mm | 材质 | / | |
检测部位 | 焊缝及热影响区 | 表面状态 | 外观检查合格后 | |
热处理状态 | / | 检测时机 | 焊后 | |
承压设备类别 | / | 工艺规程编号 | XHF04-18-2020 | |
焊接方法 | / | 坡口型式 | V | |
器材方法及参数 | 检测方法 | Ⅱ C-d | 灵敏度等级 | C 级 |
预清洗方法 | 清洗剂喷洒 、 擦洗 | 去除方法 | 擦拭 | |
渗透剂 | DPT-5-2 | 显像剂 | DPT-5-3 | |
清洗剂 | DPT-5-1 | 干燥方法 | 自然干燥 | |
渗透剂施加方法 | 喷涂 | 渗透时间 | 10min | |
显像剂施加方法 | 喷涂 | 显像时间 | 10min | |
乳化剂施加方法 | / | 乳化时间 | / | |
观察条件 | 可见光照度 1750lx | 干燥温度及时间 | 25℃、5min | |
工件温度 | 25℃ | 试块名称 | B 型镀铬试块 | |
技术要求 | 要求检测比例 | 100% | 合格级别 | Ⅰ |
实际检测比例 | 100% | |||
检测标准 | NB/T 47013.5-2015 | 验收规范 | / | |
总数量(总长度) | 5 件 | 实际检测数量（总长度） | 5 件 |
