焊缝有限元分析

焊接是一种常见的加工技术，广泛应用于制造业和建筑行业。焊缝作为焊接过程中最关键的部分之一，其质量直接影响到整个焊接结构的强度和稳定性。为了提高焊接的质量和效率，焊缝的有限元分析成为了一种重要的研究方法。
有限元分析是一种数值计算方法，通过将连续的实体分割为有限个单元，进行力学行为的模拟和计算。在焊缝有限元分析中，我们可以对焊接过程中的力学行为、温度分布、残余应力等进行详细的模拟和计算，从而得到焊缝的性能评估和优化方案。
在焊接材料有限元分析中，通常使用专门的有限元分析软件，如ANSYS、ABAQUS等。这些软件能够模拟焊接过程中的热传导、力学行为和相变等复杂现象，从而提供对焊接材料性能的深入理解。通过对模拟结果的分析，可以优化焊接工艺参数，如焊接电流、电压和速度等，以提高焊接效率和质量。

联系我们

我们提供焊缝有限元分析服务，通过专业的技术和严谨的流程，对焊缝进行全面的有限元分析，以确保其结构强度和稳定性。在我们的分析过程中，我们将利用先进的有限元分析软件，对焊缝进行静态、动态和疲劳分析，以便预测其在各种工况下的行为和性能。


分析内容

主要分析项目		主要分析内容
焊接过程仿真	温度场模拟	电弧移动热源模型（Goldak双椭球热源）、熔池形状预测与热影响区（HAZ）范围界定

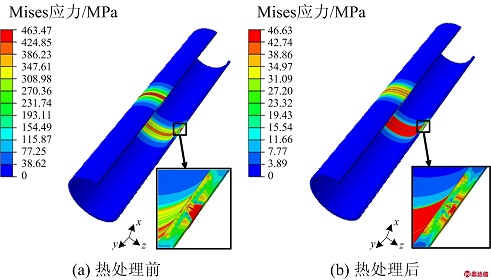

焊接过程仿真	残余应力与变形	收缩变形导致的角变形/翘曲（如薄板焊接）、多层焊道顺序优化（减少纵向拉应力峰值）

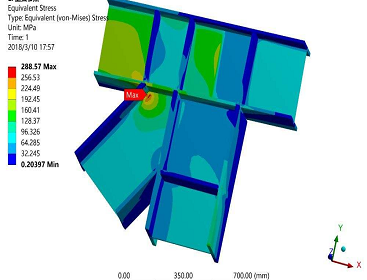

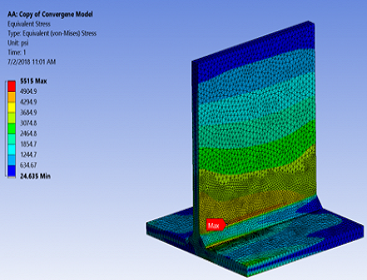

静强度与失效分析	应力集中评估	焊趾处热点应力、未焊透/咬边缺陷的应力放大因子（SAF）
静强度与失效分析	极限承载能力	焊缝区域塑性垮塌（如API 579缺陷容限分析）
疲劳寿命预测	裂纹萌生位置	焊根与焊趾的疲劳敏感度对比
疲劳寿命预测	寿命评估方法	热点应力法、等效结构应力法
断裂力学分析	裂纹扩展模拟	焊接缺陷（气孔、夹渣）的应力强度因子K₁计算、疲劳裂纹扩展速率（da/dN）预测
特殊工况分析	腐蚀-疲劳耦合	海洋环境中焊缝的硫化物应力开裂（SSC）
特殊工况分析	低温脆断	LNG储罐焊缝在-196℃的韧性评估

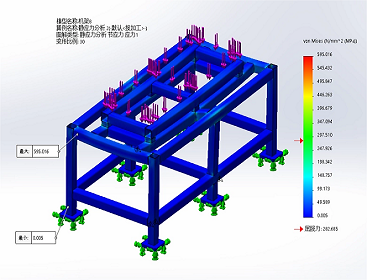

管材焊接有限元分析	起竖锁紧液压缸有限元分析	焊接机架受力分析

应用产品

产品领域	焊接结构	分析重点
压力容器	筒体纵环缝、接管焊缝	残余应力与工作应力叠加、开孔补强区疲劳寿命
船舶与海工	甲板对接焊、管节点焊缝	热点应力集中系数（SCF）、波浪载荷谱下的累积损伤
能源装备	风电塔筒法兰焊、核电安全壳	厚板多层焊残余应力分布、辐照脆化后的断裂韧性
轨道交通	车体底架焊接、转向架构架	振动疲劳裂纹萌生位置、焊缝缺陷容限
新能源汽车	电池包箱体焊、电机壳体	异种材料（钢-铝）激光焊热应力、随机振动疲劳（PSD输入）
