0755-2357 4326
191 2833 8135
根据河南某建设有限公司的委托需求，为了确保工字钢梁的质量安全，决定对所有的工字钢梁进行磁粉探伤检测。该检测旨在发现钢梁表面和近表面的裂纹、夹渣等缺陷，以确保钢梁在使用过程中不发生断裂等安全事故。
检测背景
检测项目名称：河南某建设有限公司工字钢梁磁粉探伤
检测地址：广东省肇庆市广宁县五和镇
检测时间：2024-3-29
项目信息
样品信息 | 构件名称 | 工字钢梁 | 材质 | 铁 |
焊接方式 | / | 坡口形式 | / | |
规格尺寸 | 30Cm | 表面状态 | 打磨 | |
设备及参数 | 仪器型号 | NE610T | 仪器编号 | 23080421 |
试片 | A型 | 提升力 | ＞45N | |
磁粉类型 | 湿式黑磁粉 | 磁化方法 | 磁轭式连续法 | |
磁化时间 | 1～3S | 表面光照度 | ＞1000LX | |
技术要求 | 检测标准 | GB/T26951-2011 | 验收标准 | GB/T26952-2011 |
要求检测比例 | 100% | 实际检测比例 | 100% |
探伤过程
1. 准备阶段：对工字钢梁进行表面清理，去除油污、锈迹等杂质，确保磁粉能够均匀附着在金属表面。
2. 磁化阶段：采用电磁铁或永磁体对工字钢梁进行磁化，使其表面产生均匀的磁场。
3. 磁粉施加阶段：将磁粉均匀撒在工字钢梁表面，磁粉颗粒会受到磁场力的作用，堆积在缺陷处。
4. 观察与记录阶段：通过观察磁粉堆积情况，判断工字钢梁表面或近表面是否存在缺陷。如有缺陷，及时记录并标注。
5. 复验与处理阶段：对存在缺陷的工字钢梁进行复验，确认缺陷类型和严重程度。根据复验结果，对缺陷进行修复或报废处理。
检测结果
经过磁粉探伤检测，共发现零处裂纹缺陷和零处夹渣缺陷。

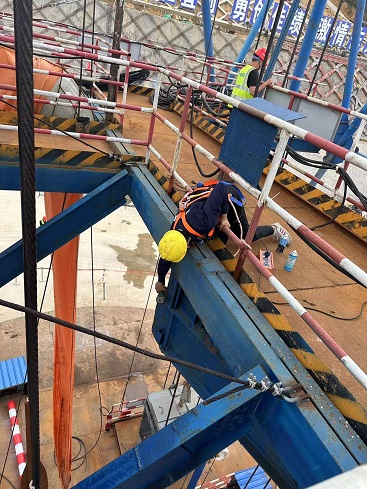

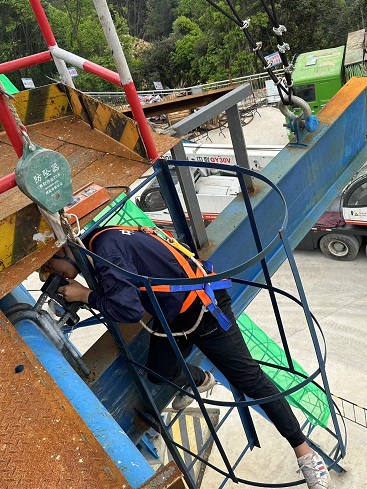

检测图片
返回列表
